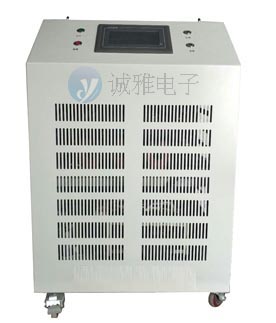

400HZ中频电源技术参数
|
机器型号 |
HZTTZ-R002 |
|
|
容量 |
30KVA（每相10KVA） |
|
|
交流输入 |
相位 |
三相五线 |
|
额定电压 |
380V |
|
|
电压输入范围 |
380V±15% |
|
|
频率 |
50HZ±5% |
|
|
交流输出 |
相位 |
三相四线（正相序），星行隔离 |
|
电压 |
额定200V ，160V-240连续可调 |
|
|
电流 |
87A |
|
|
频率 |
定频490Hz（300-500hz）可调 |
|
|
电路方式 |
IGBT/PWM脉波宽度调变方式 |
|
|
频率稳定度 |
≤±0.01% |
|
|
电压稳压率 |
≤1% |
|
|
负载稳定度 |
≤1% |
|
|
波形失真度 |
≤2% |
|
|
功率因数 |
≥80% |
|
|
反应时间 |
最大值2Ms |
|
|
过载能力 |
110-150% 10s |
|
|
指示/解析度 |
数位频率表 |
解析度0.1Hz |
|
数位电压表 |
解析度0.1V |
|
|
数位电流表 |
解析度0.1A |
|
|
数位功率表 |
解析度0.1W |
|
|
保护装置 |
输入无熔丝开关,输出无熔丝开关,电子电路快速侦测过电压,过电流,过载,过高温及短路并自动跳脱保护及告警装置 |
|
|
绝缘电抗 |
500Vdc 20MΩ以上 |
|
|
耐压绝缘 |
1800Vac/5Ma/1分钟 |
|
|
冷却装置 |
强制风扇制冷 |
|
|
其他 |
隔离变压器输出，安全可靠，抗干扰性好 |
|
|
环境 |
相对湿度 |
0-90%（非凝结状态） |
|
工作温度 |
-10℃-45℃ |
|
|
海拔高度 |
1500公尺 |
|
|
尺寸 |
（宽×深×高）mm |
950*600*950 |
