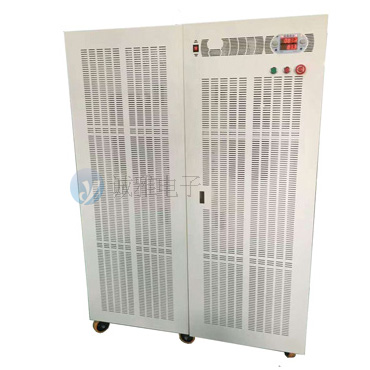

动力电池充电测试系统

简要描述:

动力电池充电测试系统

更新时间:2019-3-22 17:13:43

浏览量:862

详细介绍

本公司直流电源采用国际先进的PWM调制技术,控制电路简单,元器件少,功耗低,转换损耗小。主回路采用(半桥)全桥拓扑,功率密度大,效率高。整机工作由中央处理器(CPU)统一控制,利用电压电流双环控制策略,精度高,稳定性好,保护功能齐全。具有长时间满载工作能力,良好的人机界面和简单的操作使得本电源广泛应用于各种工矿企业、科研院所、工厂、实验室等众多领域

工作原理:   交流输入经整流滤波电路,得到高压直流电压。功率转换将高压直流逆变成高频交流,经高频变压器变换到输出所需的电压,再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样,闭环反馈后产生脉宽调制(PWM)信号控制功率转换电路,使输出电压或电流保持稳定。

技术特点:

  1.1.1     采用无工频变压器的开关电源技术,因而具备交、直流兼容输入功能,而且输入电压范围宽;采用先进的开关电源控制技术和元器件,以及精心的设计,整机体积小、重量轻、效率高,确保了长期满负荷运行的稳定、可靠。

  1.1.2   输出电压电流可以根据客户要求定做,单机最大输出功率 10KW ,大于 10KW 可并机实现。

  1.1.3   本电源输出的稳压值 ( 当输出电流<输出恒流值时的输出电压 ) 和恒流值 ( 当输出电压<输出稳压值时的输出电流 ) 都可以在各自最大值的 (0 100) %范围连续可调。输出恒流值可调给许多应用带来方便,例如许多调试应用,调小恒流值能方便有效地保护负载设备的安全。

  1.1.4   设有完善的保护功能。内置温控散热风扇,既能有效散热,又能有效延长风扇寿命;过热自动关机保护;输出过压、过流和短路保护。开机延时软启动,避免开机输出电压过冲。

  1.1.5    LCD液晶屏( LED 可选)全中文显示,操作方便。

  1.1.6    带通讯接口可以实现远程控制。

技术参数:

  2.1   输入电压: AC220V ± 15% ,AC380V ± 10% 45-65Hz

  2.2   输出稳压值、输出恒流值 (0 100)% 宽范围连续可调。

  2.3   源电压调整率:稳压≤ 0.2 %;负载调整率:稳压≤ 0.5 %;恒流≤ 0.5 %。

  2.4   纹波电压:总纹波电压 Vpp 1% ;整机效率:≥ 89 %。

  2.5   数字显示:输出电压:显示准确度± 1% ;输出电流:显示准确度± 1%.

  2.6   开机输出电压过冲:≤ 2 %输出最大值。

  2.7   绝缘电阻:输入 - 输出:≥ 20M Ω;输入 - 机壳:≥ 20M Ω;输出 - 机壳:≥ 20M Ω。

  2.8   绝缘强度:输入-输出: AC1500V 10mA 1 分钟;

输入-机壳: AC1500V 10mA 1 分钟;输出-机壳: AC1500V 10mA 1 分钟。

  2.9   整机过热保护温度阀值: (75 85) ℃。

  2.10    通讯口: RS232 (标配),  RS485 (选配)。
