光伏逆变器专用电池模拟器电源

简要描述:

光伏逆变器测试专用直流稳压稳流电源由高效芯片控制,采用IGBT模块调整模式,具体高效能、高精度、高稳定性等特性,带曲线输出功能,限功率输出。让用户使用更方便、可靠。在光伏逆变器老化测试中得到广泛应用。

更新时间:2019-3-22 17:19:50

浏览量:1189

详细介绍

光伏逆变器测试专用直流稳压稳流电源由高效芯片控制,采用IGBT模块调整模式,具体高效能、高精度、高稳定性等特性,带曲线输出功能,限功率输出。让用户使用更方便、可靠。在光伏逆变器老化测试中得到广泛应用。



性能特点:

1、采用19英寸标准化尺寸,可组合放置于各种工作台面及机架;2、输出指示:高精度电压电流显示,4.5位高亮LED大屏幕显示;

3、电压电流预置:自带面板预置按键,可预先设定电压电流值;

4、输出开关功能:可在不关闭电源情况下,关闭及开启电源输出;

5、恒压恒流:输出恒压恒流自动切换,电压电流值连续线性调节

6、保护功能:过压保护、过流保护、过温保护、过载保护;

7、短路特性:本机工作状态下长时间短路;

8、外接采样:本机可配外接补偿,可降低因输出回路较长等造成的压降;

9、可选通信功能:可选RS232/RS485接口,与电脑或其他设备连接进行数据控制(选配);

10、可选外控功能:可选输入模拟量类比信号控制电源输出(DC0-5V信号)(选配) ;

11、可选外控开关:可选输入开关量控制电源输出通断(继电器)(选配);

12、可选远程显示:可选模输出拟量信号显示电源状态(DC0-5V信号)(选配);

13、可选定时开关机功能:可选定时开关机功能(选配);

14、可选按时间输出方波:可选按时间循环输出自定义方波(选配);

15、可选外控:可选温度或其他自定义信号对电源产品进行通断控制及调节(选配);

先进工艺

1、改进型电子电路,优化抗干扰性能,保护更齐全;

2、主动式风道设计,优化散热通道,有效降低温升,性能更稳定;

3、U型回路设计,优化整流滤波技术,有效降低纹波系数,减少高频冲击;

4、数据集中传输设计,优化信号传输,有效提高电源精度。

5、提供优化于线性电源和硅整流电源的高效率,产品更加节能高效。



             逆变器老化过程输出电压

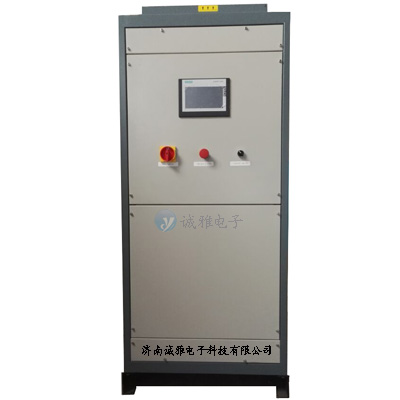

RD系列数字直流稳压电源图片及技术参数





技术参数:

交流输入



三相 380V ± 10%

直流输出

电压 0-600V 可调       电流 0-20A 可调

稳压精度

源效应:≤ 0.2% 有效值(输入电源电压变化± 10% 时引起的输出电压的变化率)

时漂:≤ 0.3% 有效值(电源连续工作时间大于 8 个小时引起的输出电压的变化率)

温漂:≤ 0.03% 有效值 / ℃(环境温度范围内由环境温度变化引起的输出电压的变化率)

负载效应:≤ 0.3% 有效值(电源输出电流从零至额定值变化时引起的输出电压变化率)

稳流精度

源效应:≤ 0.2% 有效值(输入电源电压变化± 10% 时引起的输出电流的变化率)

时漂:≤ 0.8% 有效值(电源连续工作时间大于 8 个小时引起的输出电流的变化率)

温漂:≤ 0.03% 有效值 / ℃(环境温度范围内由环境温度变化引起的输出电流的变化率)

负载效应:≤ 0.3% 有效值(电源输出电流从零至额定值变化时引起的输出电流变化率)

输出纹波

稳压状态:≤ 0.3%+10mVrms )(有效值)

稳流状态:≤ 0.5%+10mVrms )(有效值)

输出显示

4 位半数字表    精度 :± 1% +1 个字

显示格式   00.00V-19.99V000.0V-199.9V0000V-1999V

电压设定

10  圈电位器

电压预置

10  圈电位器

电流设定

10  圈电位器

电流预置

10  圈电位器

过压保护

内置 O.V.P 保护,保护值为额定值 +5% ,保护后关闭输出,重新开机解锁

过流保护

过载、短路、定电流输出

温度保护

内置 O.T.P 保护,保护值为 85 ℃± 5% (散热器温度),保护后关闭输出

输出极性

输出正 () 、负 () 可以任意接地

散热方式

强制风冷

操作环境

室内使用设计,温度:  0 ℃~ 40 ℃;湿度: 10 %~ 85 RH

储存环境

温度: -20 ℃~ 70 ℃;湿度: 10 %~ 90 RH
